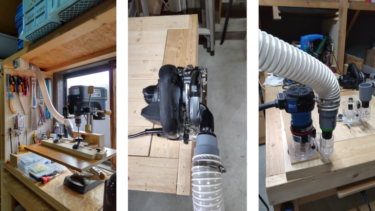

先日、導入したサイクロン集塵機を、卓上ボール盤、丸ノコ、トリマーに接続できるようにしました。

卓上ボール盤の粉塵対策

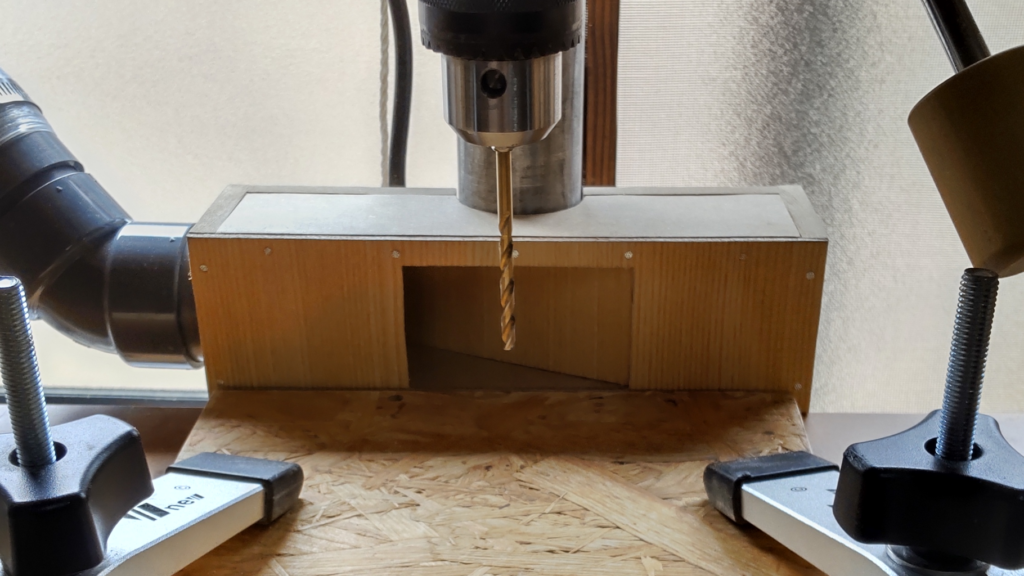

いただき物で適当にDIY改造した卓上ボール盤に、集塵用の吸い込み口を製作してみました。

吸い込み口がドリルビットから遠いので吸い込みが弱いのが難点。

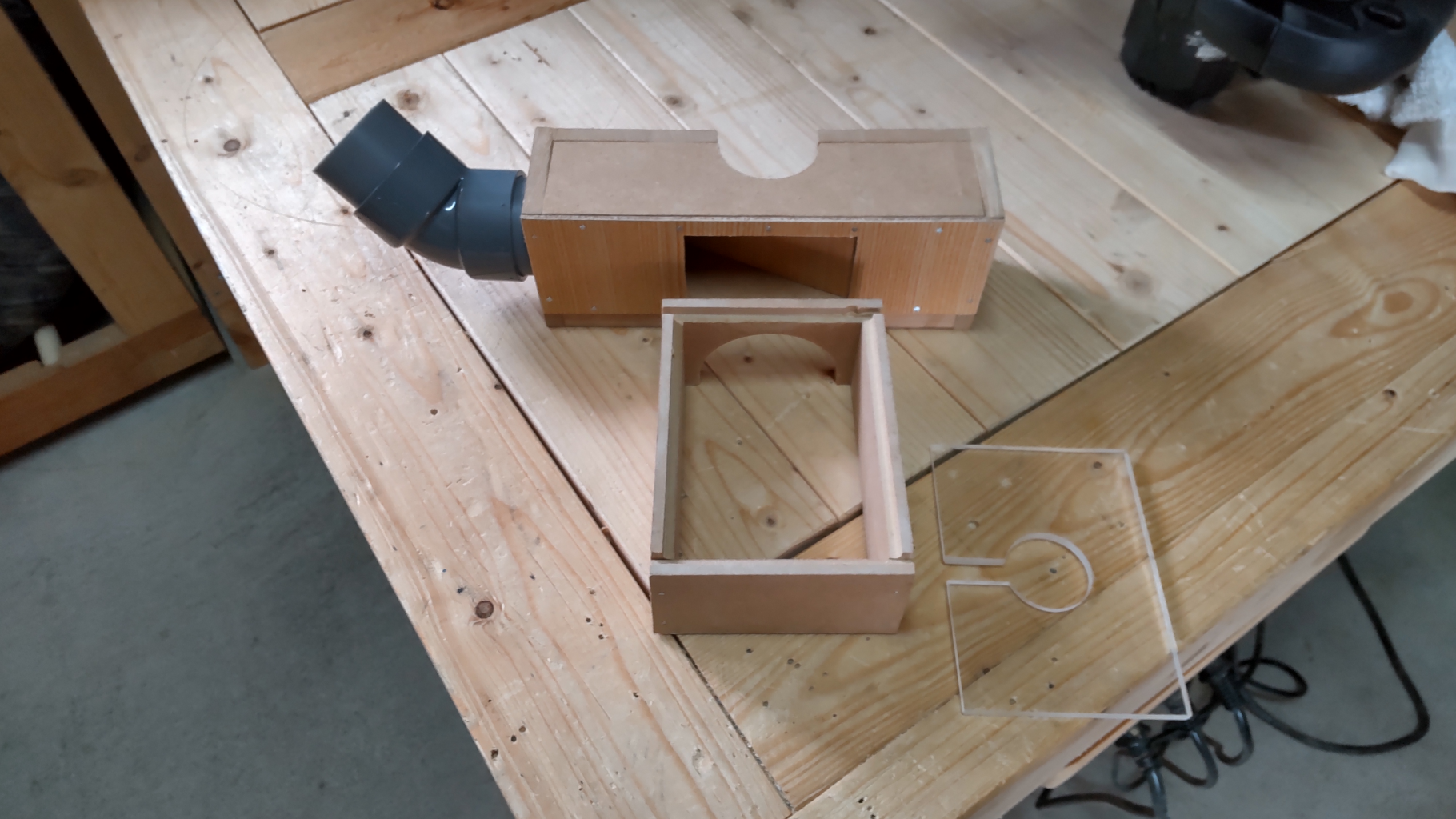

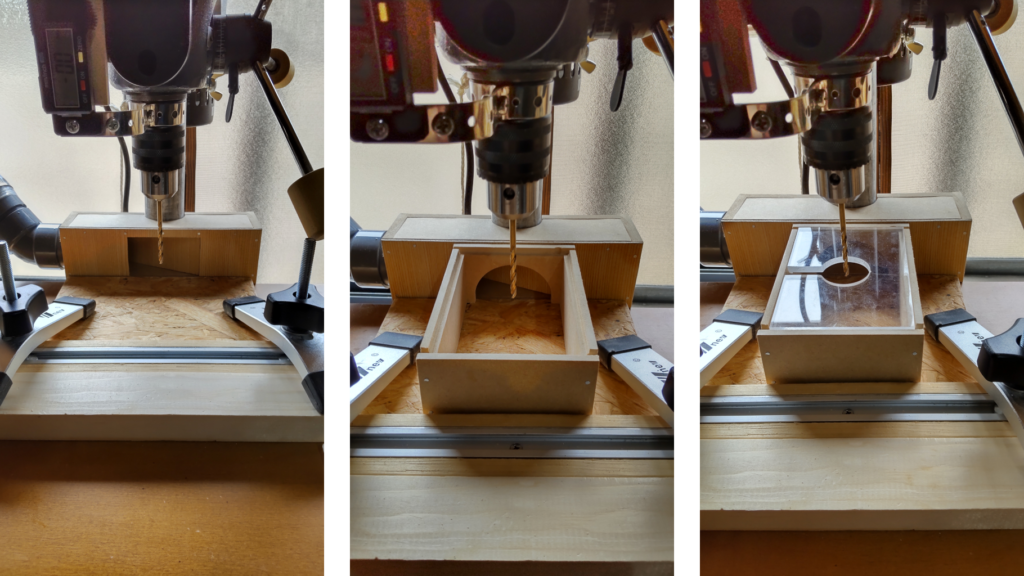

切り屑の拡散を抑えるためのボックスとフタを製作。

とりあえず、使い物になるのか、しばらく試して行きたい。

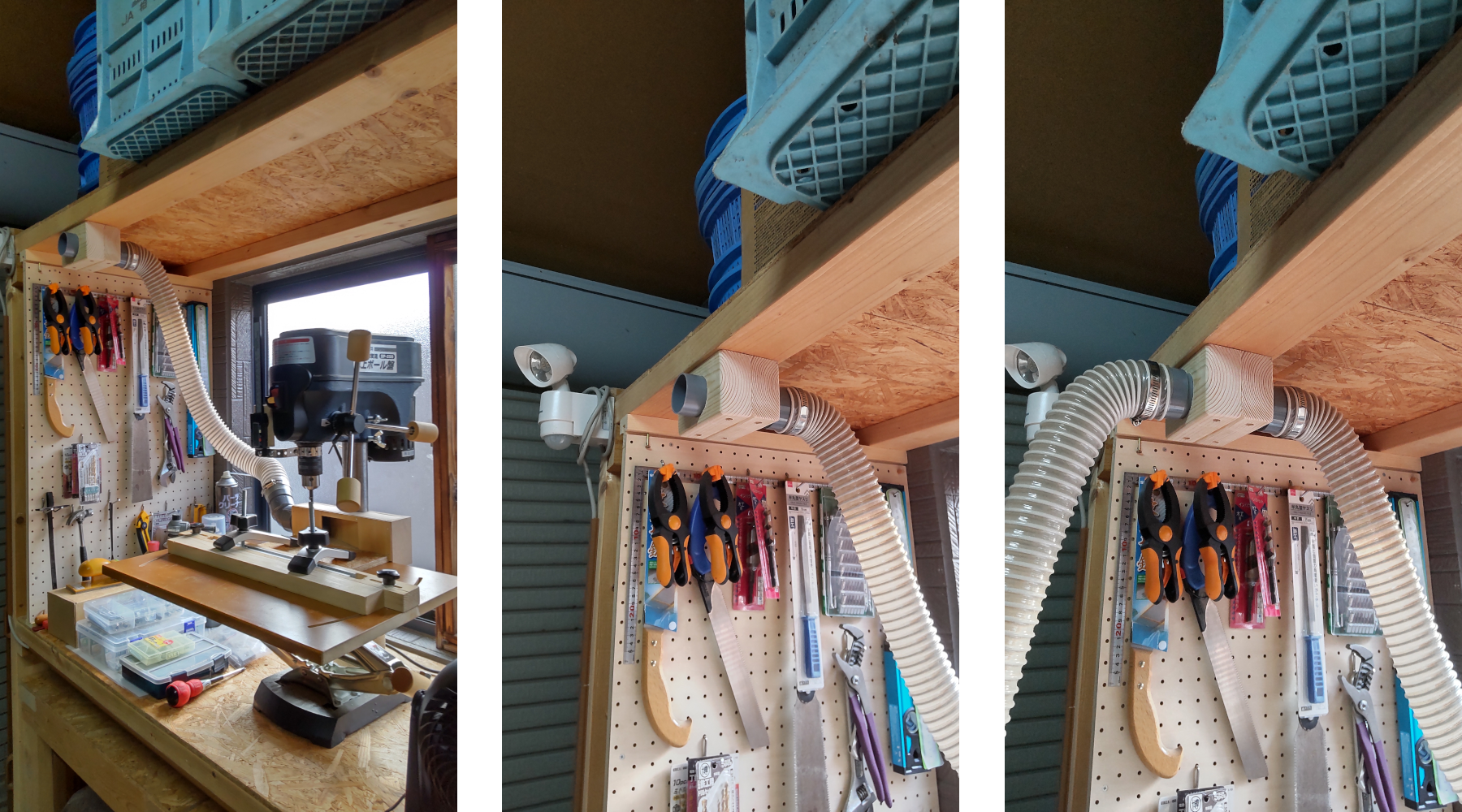

集塵機からのホースを直接「吸い込み口のボックス」に接続すると、引っ張られて動いてしまい、扱いにくいので、上部にアタッチメント的なモノを設置しました。

丸ノコの粉塵対策

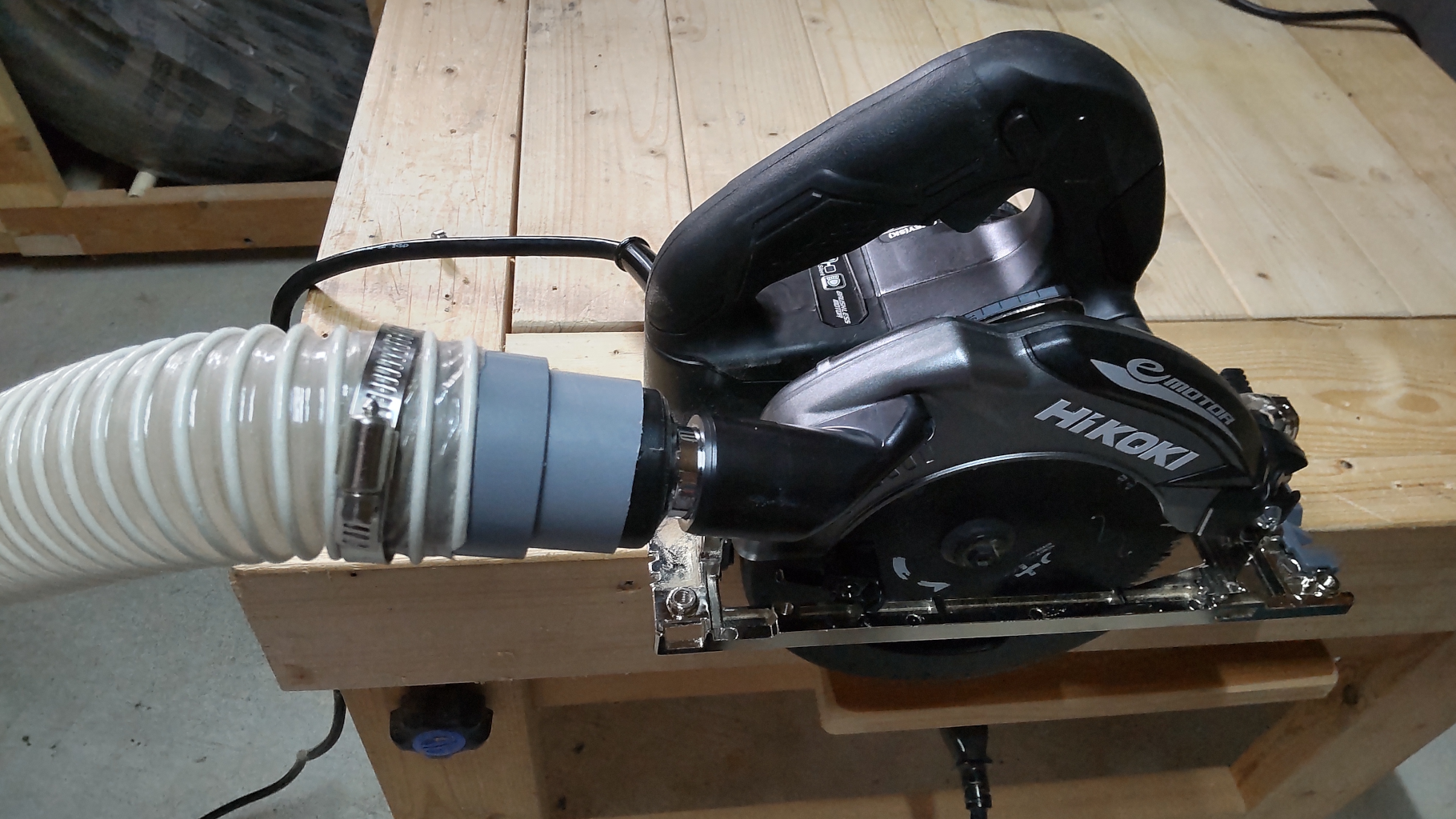

集塵ホースが取り付けできる丸ノコを購入しました。

ノコ刃とダクトアダプタは付属していないので別途購入。




ホームセンターの水中ポンプ売り場に、丁度合いそうなコネクタがあったので購入。

塩ビ管には、例によって布テープをグルグル巻きにしてサイズを合わせて接続しました。

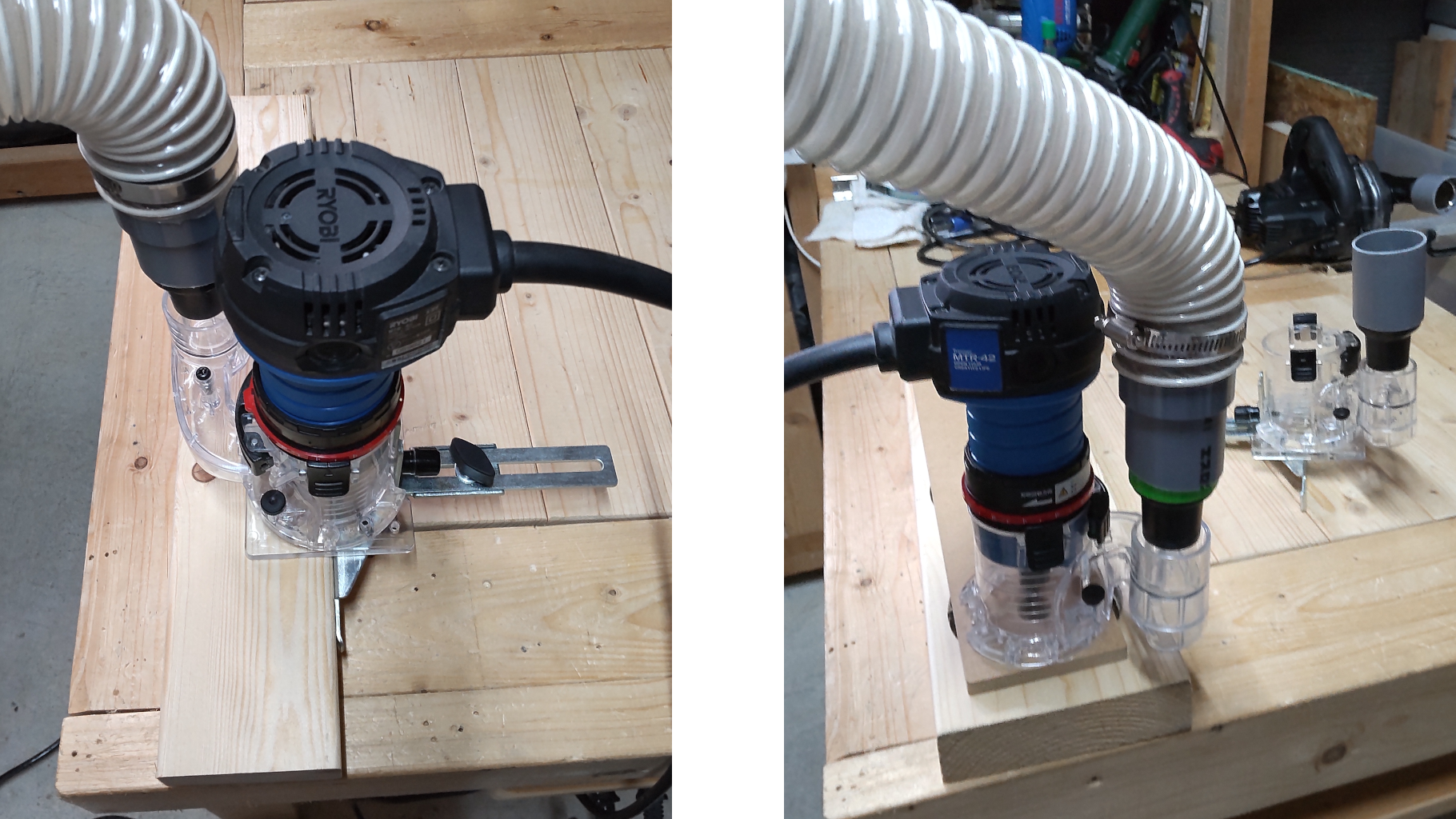

トリマーの粉塵対策

こちらも、塩ビ管との接続は、テープをグルグル巻きにしてサイズを合わせてました。


[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

リョービ アダプタ R1 3360215
価格:275円(税込、送料別) (2022/7/11時点)


[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

【リョービ RYOBI】リョービ 6077371 集じんアダプタ
価格:758円(税込、送料別) (2022/7/11時点)


[商品価格に関しましては、リンクが作成された時点と現時点で情報が変更されている場合がございます。]

[在庫品]京セラ(リョービ) ベ−ス組立 MTR-42ヨウ 6083549
価格:2934円(税込、送料無料) (2022/7/11時点)


電動工具と集塵機の連動

電動工具と集塵機との接続ができたら、その次は、電動工具を動かしたタイミングで集塵機が動いてほしくなります。

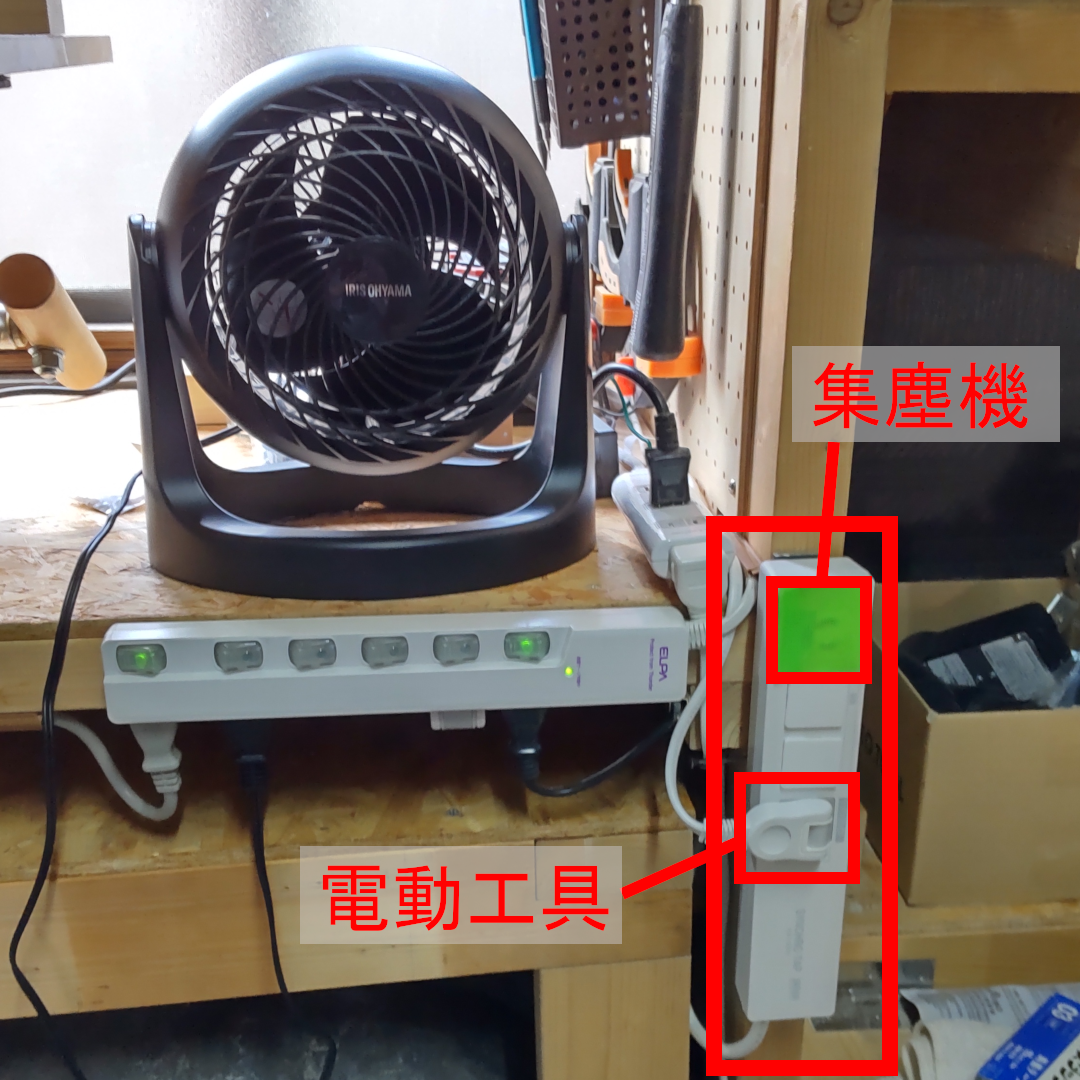

それを実現する為に、パソコン用の連動テープルタップを利用してみました。

本来、パソコン用の連動テープルタップは、デスクトップPC本体の電源ON/OFFに合わせて、モニタやプリンタ等のPC周辺機器の電源をON/OFFさせるためのモノですが、PC本体を電動工具、PC周辺機器を集塵機と入れ替えれば、問題なく機能します。


西日が入ると暑いのでサーキュレーターも購入しました。
