アナログ時計のデザイン変更

デザイン変更

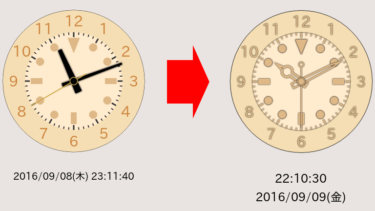

前回の時計から、短針(時針)、長針(分針)、秒針のデザインを変更しました。

CanvasのquadraticCurveTo()メソッドで、ペジェ曲線で描いたのですが、なかなか難しい・・・。

・・・もしかすると、良いツールがあるのかも知れない・・・。


インラインフレームに表示してみました。


みっともないソースはこちら

<!DOCTYPE html>
<html lang="ja">
	<head>
		<meta charset="UTF-8">
		<meta name="viewport" content="width=device-width,initial-scale=1">
		<script type="text/javascript">
		// ページ読み込み時に init関数を実行
		window.onload = function() {
			init();
		};

		// clock関数を0.2秒周期で繰り返す
		function init(){
			clock();
			setInterval('clock();',200);
		}

		// clock関数 start
		function clock(){
			var now = new Date();
 			var canvas = document.getElementById("clockid");
			var ctx = canvas.getContext('2d');
			ctx.save();

			// 各種設定
			    canvas.width = 300;
			    canvas.height = 300;
			var w      = canvas.width;
			var h      = canvas.height;
			var center = {x : w / 2, y : h / 2 };
			// 文字盤の数字の中心までの半径(canvas の半分より少し小さく)
			var rads     = w / 2 * 0.82;
			// 文字盤の内側マーク中心までの半径(canvas の半分程度)
			var radsm     = w / 2 * 0.52;

			ctx.save();
			ctx.clearRect(0, 0, w, h);

			// 時計の外側の丸
			ctx.translate(center.x,center.y);
			ctx.fillStyle   ="#f5deb3";
			ctx.shadowBlur = 1;
			ctx.shadowColor ="#000";
			ctx.beginPath();
			ctx.arc(0, 0, (w/2)-5, 0, Math.PI * 2, false);
			ctx.stroke();
			ctx.fill();
			/* circle white */
			ctx.shadowBlur = 3;
			ctx.shadowColor = "#000";
			ctx.beginPath();
			ctx.arc(0, 0, 100, 0, Math.PI * 2, false);
			ctx.fillStyle   ="#ffebcd";
			ctx.fill();
 			ctx.restore();


			// 文字盤
			ctx.save();
			ctx.font        = "30px 'sans-serif'";
			ctx.textAlign   ="center";
			ctx.textBaseline    ="middle";
			ctx.fillStyle   = "rgb(222,184,135)"; //文字色
			ctx.shadowBlur = 3;
			ctx.shadowColor = "#000";
			for (var i = 0; i < 12; i++) {
			    var radian = i * Math.PI / 6;
			    var x = center.x + rads * Math.sin(radian);
			    var y = center.y - rads * Math.cos(radian);
			    var text = "" + (i == 0 ? "12" : i);
			    ctx.fillText(text, x, y);
			  }
			ctx.restore();

			// ●(1時、2時、4時、5時、7時、8時、10時、11時)
			ctx.strokeStyle = "rgb(222,184,135)";
			ctx.fillStyle   = "rgb(222,184,135)";
			ctx.shadowBlur = 3;
			ctx.shadowColor = "#000";
			for (var i = 0; i < 12; i++) {
				if ((i%3)!=0) {
					ctx.beginPath();
					var radian = i * Math.PI / 6;
					var x = center.x + radsm * Math.sin(radian);
					var y = center.y - radsm * Math.cos(radian);
					ctx.arc(x,y,8,0,Math.PI*2,true);
					ctx.closePath();
					ctx.stroke();
					ctx.fill();
				}
		   }
			ctx.restore();


			//  中心を移動
			ctx.translate(center.x,center.y);
			ctx.save();


			// ■(3時、6時、9時)
			ctx.lineWidth = 12;
			ctx.shadowBlur = 3;
			ctx.shadowColor = "#000";
			ctx.beginPath();
			for (var i = 1; i < 12; i++) {
				if ((i%3)==0) {
						ctx.moveTo(88,0);
						ctx.lineTo(64,0);
						ctx.rotate(Math.PI/2);
				}
			}
			ctx.stroke();

			// ▼(0時)
			ctx.lineWidth = 1;
			ctx.shadowBlur = 3;
			ctx.shadowColor = "#000";
			ctx.beginPath();
			var i = 0;
			ctx.moveTo(86,-12);
			ctx.lineTo(86,+12);
			ctx.lineTo(56,0);
			ctx.closePath();
			ctx.rotate(Math.PI/2);
			ctx.stroke();
			ctx.fill();

			// 分
			ctx.strokeStyle ="#deb887";
			ctx.lineWidth = 2;
			ctx.beginPath();
			    for (var i=0;i<60;i++){
			        if (i%5!=0) {
			        ctx.moveTo(100,0);
			        ctx.lineTo(95,0);
			        }
			    ctx.rotate(Math.PI/30);
			    }
			ctx.stroke();

			// 時間
			ctx.strokeStyle ="#deb887";
			ctx.lineWidth = 3;
			ctx.beginPath();
			    for (var i=0;i<60;i++){
			    ctx.moveTo(100,0);
			    ctx.lineTo(90,0);
			    ctx.rotate(Math.PI/6);
			    }
			ctx.stroke();
			ctx.restore();

			// 針の設定
			var sec = now.getSeconds();
			var min = now.getMinutes();
			var hr= now.getHours();
			hr = hr>=12 ? hr-12 : hr; // 12以上なら「hr-12」、それ以外なら「hr」
			ctx.fillStyle = "#000";

			// 短針
			ctx.save();
			ctx.rotate( hr*(Math.PI/6) + (Math.PI/360)*min + (Math.PI/21600)*sec )
			ctx.strokeStyle = "rgb(222,184,135)";
			ctx.fillStyle   = "rgb(0,0,0)";
			ctx.lineWidth = 4;
			ctx.shadowBlur = 3;
			ctx.shadowColor = "#000";
			ctx.beginPath();
			ctx.moveTo(-5,12);
			ctx.lineTo(-4,-26);
			ctx.quadraticCurveTo(-11,-28,-11,-35);
			ctx.quadraticCurveTo(-11,-43,-3.5,-45);
			ctx.lineTo(0,-60);
			ctx.lineTo(3.5,-45);
			ctx.quadraticCurveTo(11,-43,11,-35);
			ctx.quadraticCurveTo(11,-28,4,-26);
			ctx.lineTo(4,-26);
			ctx.lineTo(5,12);
			ctx.closePath();
			ctx.stroke();
			// ctx.fill();
			ctx.restore();

			// 長針
			ctx.save();
			ctx.rotate( (Math.PI/30)*min + (Math.PI/1800)*sec )
			ctx.strokeStyle = "rgb(222,184,135)";
			ctx.fillStyle   = "rgb(0,0,0)";
			ctx.lineWidth = 3;
			ctx.shadowBlur = 3;
			ctx.shadowColor = "#000";
			ctx.beginPath();
			ctx.moveTo(-5,20);
			ctx.lineTo(-3,-70);
			ctx.lineTo(0,-88);
			ctx.lineTo(3,-70);
			ctx.lineTo(5,20);
			ctx.closePath();
			ctx.stroke();
			// ctx.fill();
			ctx.restore();

			// 秒針
			ctx.save();
			ctx.rotate(sec * Math.PI/30);
			ctx.strokeStyle = "rgb(222,184,135)";
			ctx.fillStyle   = "rgb(222,184,135)";
			ctx.lineWidth = 2;
			ctx.shadowBlur = 3;
			ctx.shadowColor = "#000";
			ctx.beginPath();
			ctx.moveTo(0,30);
			ctx.quadraticCurveTo(5,31,5,35);
			ctx.quadraticCurveTo(5,39,0,40);
			ctx.quadraticCurveTo(-5,39,-5,35);
			ctx.quadraticCurveTo(-5,31,0,30);
			ctx.lineTo(0,-93);
			ctx.closePath();
			ctx.stroke();
			// ctx.fill();
			ctx.restore();

			// 時計の中心の丸
			ctx.save();
			ctx.beginPath();
			ctx.lineWidth = 5;
			ctx.shadowBlur = 3;
			ctx.shadowColor = "#000";
			ctx.strokeStyle = "rgb(222,184,135)";
			//ctx.fillStyle   = "rgb(186, 168, 132)";
			ctx.fillStyle   = "rgb(222,184,135)";
			ctx.arc(0,0,6,0,Math.PI*2,true);
			ctx.stroke();
			ctx.fill();

			ctx.restore();

			// 文字ベースのデジタル時計
			var yobi = new Array("日","月","火","水","木","金","土");
			y = now.getYear() + 1900;
			g = ("0"+(now.getMonth()+1)).slice(-2);
			d = ("0"+now.getDate()).slice(-2);
			t = ("0"+now.getHours()).slice(-2);
			m = ("0"+now.getMinutes()).slice(-2);
			s = ("0"+now.getSeconds()).slice(-2);
			yo = now.getDay();
			now_Date = y+"/"+g+"/"+d;
			now_Time = t+":"+m+":"+s;
			now_Yobi = "("+yobi[yo]+") ";
			now_Text = now_Time + "<BR>" + now_Date + now_Yobi;
			document.getElementById('now_text').innerHTML = now_Text;

		}   // clock end

		</script>
	</head>
	<body>
		<div style="text-align:center;"><canvas id="clockid"></canvas></div>
		<div id="now_text" style="text-align:center; font-size:24px;"></div>
	</body>
</html>
